PLC
Proyecto llenado de
tanque

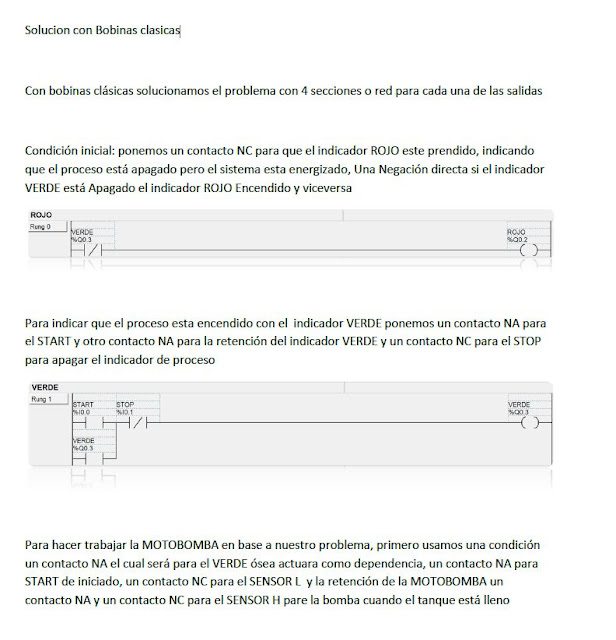

Twido Bobinas
Clásicas y set reset
23-02-2016
Objetivo
Aplicar los conocimientos
adquiridos en las clases para resolver un problema de llenado de un tanque por
medio de PlC
Descripción de
problema
Llenado y vacio de
tanque con las siguientes condiciones
En condiciones iniciales el tanque está vacío, la bomba
apagada, válvula apagada, indicador rojo encendido.
-Si se presiona el pulsador START se enciende la bomba
ingresando agua al tanque, se apaga el indicador de color Rojo y se enciende el
indicador de Color Verde.
-Ciclo ascendente: Cuando el sensor de nivel alto (H) se
active se apaga Bomba y se abre y se enciende la electroválvula, impidiendo el
ingreso del agua y permitiendo el consumo al final de válvula
-Ciclo descendente: Cuando el sensor de nivel Bajo (L) se
Desactive, se enciende la Bomba y se cierra la válvula, permitiendo nuevamente
el ingreso de agua al tanque.
- Si se presiona el pulsador de STOP el sistema debe
retornar a condiciones iniciales.
- Condiciones iniciales: Rojo: on – nivel por debajo de
sensor
-Start: ciclo de llenado:
- VERDE= ON
- ROJO=OFF
- BOMBA=ON
-Sensor H: ON – ciclo de vaciado
- BOMBA=OFF
- VÁLVULA=ON
Sensor l: OFF-
repetir ciclo
- Bomba= On
- Válvula= OFF
STOP
= condiciones iniciales
--------------------------------------------------------------------------------
--------------------------------------------------------------------------------
Conclusiones
En conclusión la programación de
PLC no están complicada es de lógica, en realidad PLC es como un
microcontrolador grande que puede solucionar grandes problemas desde lo más
simple hasta lo más complicado, en realidad es importante resolver estos
problemas ya que en la vida real habrán caso similares y es importante los PLC
ya que pueden solucionar grandes y pequeños problemas
