Informe control de velocidad con pwm





3.3.6
 Diseñar e implementar un control de velocidad para un motor DC.




Descripción de la práctica

Diseñar e implementar un control de velocidad para un motor DC.

Se requiere diseñar un control velocidad para un motor DC con un MICROCONTROLADORES utilizando el módulo PWM del PIC16F887, el cual contenga pulsadores de decremento e incremento, un potenciómetro y una LCD 16x2

Control de velocidad del motor las siguientes características:
Deber tener un modo análogo y digital el cual se pueda cambiar el estado
  • Con el POTENCIOMETRO se usara como señal análoga
  • Con los pulsadores una señal digital abra un pulsador incremento y  decremento

Se deberá ver como en el motor si medimos con un osciloscopio los cambios del ancho de pulso, de cuando uno varié el ancho de pulso ya sea con los pulsadores o con el potenciómetro se deberá ver como el tiempo bajo y el tiempo alto varia y como el motor baja o sube su velocidad

-LCD 16X2 la cual tendrá que visualizar:
  • mostrará la velocidad del motor pero tendrá que visualizar en porcentaje de 0 a 100%  cada vez que se varié tanto el potenciómetro como los pulsadores.

Para este problema se tendrá que implementar el módulo ADC y el PWM




--------------------------------------------------------------------------------





--------------------------------------------------------------------------------


Montaje y simulación en PROTEUS

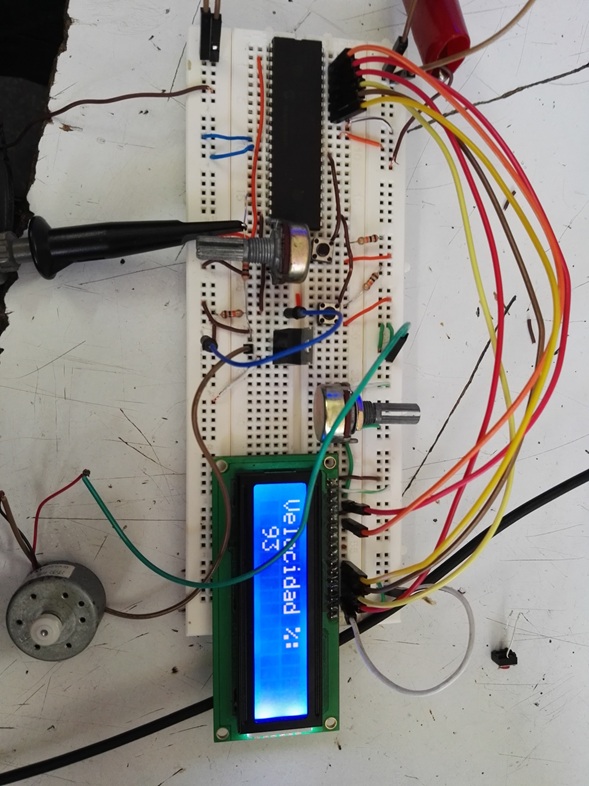

Evidencia Fotográfica






Conclusión
Finalmente terminamos el último trabajo de MICRONTROLADORES el cual aprendimos mucho todo sobre el PIC16F887 y lenguaje c, al trascurso del curso nos dimos cuenta de la importancia y de tantos problemas podemos resolver, como siempre ya es de nosotros seguir investigando y no dejar de un lago lo aprendido, siempre seguir estudiando, no conformarse por lo aprendido del profesor sino seguir investigando, estudiando, sumergirnos en MICRONTROLADORES
