Fuentes Conmutadas



Las Fuentes conmutadas  son dispositivos electrónicos de alta eficiencia, para la transformación de energía. Fueron desarrolladas desde los años 60 para aplicaciones militares e industriales, motivados por la necesidad de disminuir el tamaño y aumentar la potencia que se debía suministrar y controlar

Una fuente conmutada es un dispositivo electrónico que transforma energía eléctrica mediante la técnica de conmutación de transistores a altas frecuencias (20-100 kilociclos típicamente) entre corte (abiertos) y saturación (cerrados), empleando bobinas y otros componentes electrónicos diseñados para trabajar   en alta velocidad (altas frecuencias).



----------------------------------------------------------------



Material de Apoyo
=================



----------------------------------------------------------------

----------------------------------------------------------------

actividad 1 Actividades de Reflexión inicial

----------------------------------------------------------------

SCR  en AC








 SCR  en DC





PWM






Taller TP 1 ELECTRONICA DE POTENCIA SCR  en DC s Mateo Hoyos

----------------------------------------------------------------

Taller  TEP 2  ELECTRONICA DE POTENCIA SCR  en AC Mateo Hoyos
----------------------------------------------------------------




----------------------------------------------------------------




Fuentes de alimentación conmutadas y diagramas con las 8 etapas








TELEVISION RECEIVER diagrama full

Toshiba_SD-2800



SANYO LCD-19R30 lcd





----------------------------------------------------------------

Fuentes conmutadas Mateo Hoyos

----------------------------------------------------------------



etapa 4 v2

etapa 4

----------------------------------------------------------------

correccion Quiz mateo hoyos mesa tema A

----------------------------------------------------------------

111

xxxxxx - copia

xxxxxx


---------------------------------------------------------------------------

taller fuentes


Las fuentes de alimentación conmutada, también conocida como SMPS (SWITCH MODE POWER SUPPLY) son esenciales en nuestra vida. En electrónica, la mayoría de averías están relacionadas con las fuentes de alimentación. Por eso, conociéndolas y sabiendo repararlas, podemos resolver un gran porcentaje de problemas. Conocer las fuentes de alimentación conmutadas no solamente sirve para repararlas. Hay una gran cantidad de equipos que utilizan electrónica de potencia, como los variadores de frecuencia que regulan la velocidad de los motores, las máquinas de soldadura


1. Marcación
2. Documentación
3. Identificación etapas
4. Identificación, clasificación, características, componentes (DATA SHEET)
5. Técnicas de comprobación
6. Identificación etapas (cara de soldaduras)
7. Ubicación de puntos de medición, entradas y salidas por etapas
8. Taller de medición en caliente:
  •  Filtro de línea
  •  Rectificación
  •  Primera etapa de filtro
  •  conmutación
  •  transformación
  •  segunda etapa de Rectificación
  •  segunda etapa de filtro
  •  regulación y control (PWM)




1 Marcación



-2 Documentación





-3 Identificación etapas

  • 1. Filtro de línea
  • 2. Rectificación
  • 3. Primera etapa de filtro
  • 4. conmutación
  • 5. transformación
  • 6. segunda etapa de Rectificación
  • 7. segunda etapa de filtro
  • 8. regulación y control (PWM)

-4 Identificación, clasificación, características, componentes (DATA SHEET)=



Componentes =
  •  resistencia térmica NTC 5D-9: (termistor)
  •  Fusible 250 v
  •  Condensador: 200 V, 470uF, +105 (CAPACITOR grande)
  •  Condensador cerámico (azul 472- 2 KV)
  •  Condensador (rojo) CL21 105K 250V:
  •  Condensador poliéster (verde) 2a103J: 100 v, 0,01 u F
  •  Condensador 4.7 u f, 50 v (azul-negro)
  •  Condensador 16 v, 470 u F, poliéster (verde-dorado)
  •  Transistor NPN del silicio: C945r
  •  Transformador ERI-35015-YEN
  •  Transformador EE-1601a-YEN
  •  Transformador EE-1901a-YEN
  •  diodo-RL207 (puente)
  •  diodo R30JW
  •  diodo BYQ28b
  •  diodo 205430903
  •  diodo 0265r1045c
  •  OPTOACOPLADOR C1033jc817
  •  TL431A (SU2)(U4)
  •  K928A733P (Q5)
  •  K 926CN45P (Q3, Q4)
  •  PWM 00810 SDC 2921

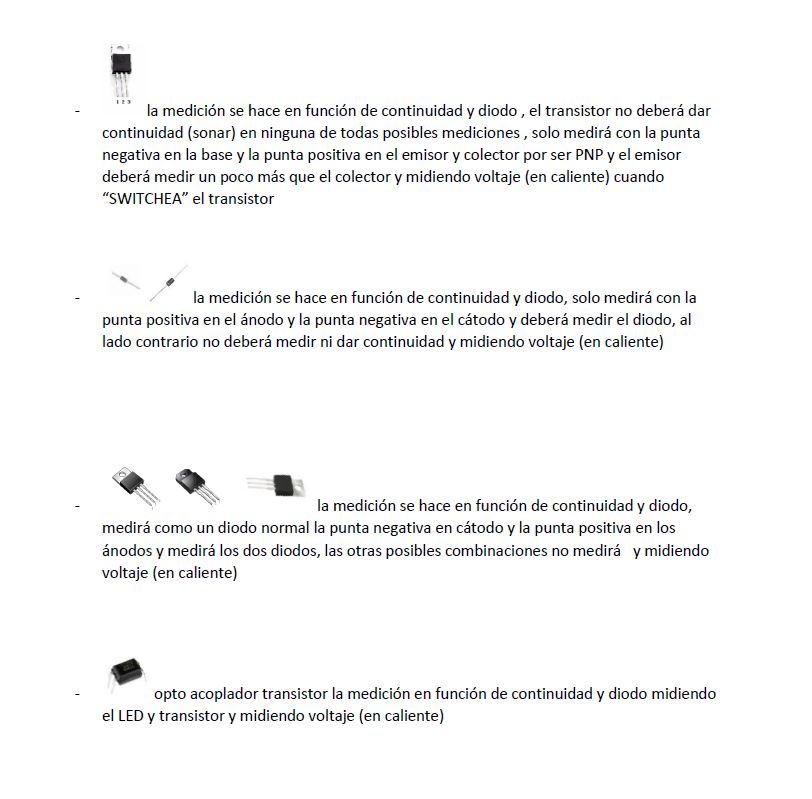

-5 Técnicas de comprobación:





-6 Identificación etapas (cara de soldaduras)

cara de soldaduras





-8 Taller de medición en caliente:
















filtro de linea







Entrada a 1ª Rectificación.





1ª etapa de Filtro









Conmutación (Oscilación) En la base de los transistores







Etapa de Transformación. Primario del transformador



En secundarios El transformador me está trabajando como reductor.










2ª etapa de Rectificación.

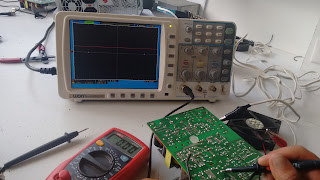

2ª etapa de filtros.

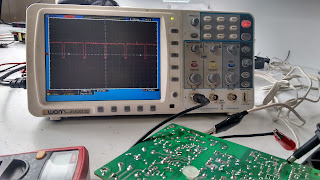

.Etapa de control Y regulación. Polarización del IC comparador o PWM Salida de pulsos del IC PWM

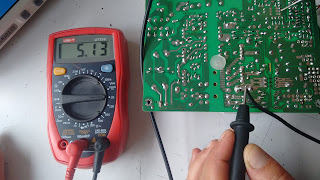

Salida con y sin carga Colocar carga para mínimo 2ª en la salida de 5V En la salida de 12V resistencia de 5 w 330 ohm

carga ,acople de señal  (2)









Conclusión
Podemos concluir que las fuentes conmutadas son muy importantes que se puede encontrar en casi toda nuestras vida diaria es muy importante saber su funcionamiento, en cual nuestras tarea es saber cómo funciona, repararla hasta su diseño, puede que su diseño sea complejo pero no imposible, nuestras tarea después de haber concluido y empaparnos de fuentes conmutadas es seguir investigando, estudiando y no dejar un lado lo enseñado por el instructor. Siempre es nuestro deber seguir más afondo




---------------------------------------------------------------------------


corrección Evaluación intermedia fuentes conmutadas Mateo Hoyos









corrección Evaluación
