Informe Banda transportadora

Diseñar e implementar un sistema de marcaje y conteo con banda trasportadora.

Descripción de la práctica

Diseñar e implementar un sistema de marcaje y conteo con una banda transportadora

Se requiere un sistema marcaje el cual contiene un MICRONTROLADOR, 3 sensores, un motor, un DISPLAY 7 segmentos y alarma o señalización luminosa

Debe funcionar de la siguiente forma:

1. Comienza la secuencia desde el sensor 1 cuando se activa (caiga un objeto) debe activarse el motor y girar hacia la derecha
2. Cuando se activa el sensor 2 ( el objeto llegue hasta el sensor 2),  este se activa y para el motor por 1 segundo y luego gira hacia la izquierda
3. Cuando se activa el sensor 3 (el objeto llegue hasta el sensor 3), al cabo de 2 segundos detendrá el motor y contara el producto, El conteo de los productos visualizara en una DISPLAY de 7 segmentos.
4. Cuando el proceso llega hasta los 9 productos (se haya repetido el proceso 9 veces) este tendrá que activar una alarma o señalización luminosa esto significara que ha terminado el proceso

--------------------------------------------------------------------

Código Fuente

--------------------------------------------------------------------------------------

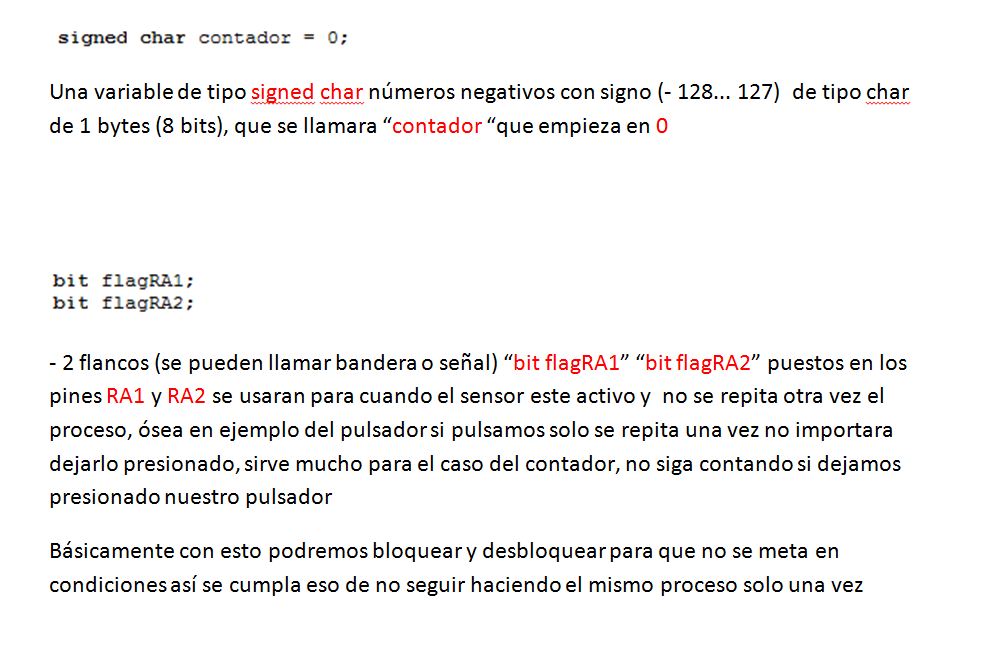

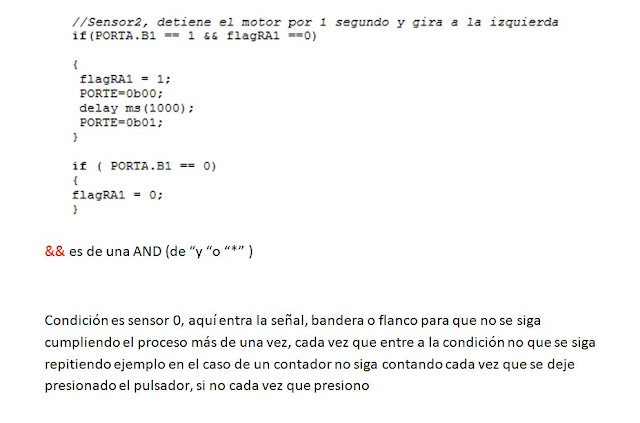

Programación ( código explicado)

--------------------------------------------------------------------------------------

Diagrama Esquemático

Montaje y simulación en Proteus

Componentes:

• 3 pulsadores lo cuales simularan 3 los sensores, los pulsadores tendrán que ser manipulados para simular los 1s y 0s de sensor , los pulsadores fueron puestos Pulldown el cual entregaran un 1 al ser presionados, con 3 resistencias de 4.7 k
• El puente h para el motor el cual está por 2 relés, 2 diodos, 2 resistencia de 1k, y 2 transistores NPN
• El display 7 segmentos con 7 resistencia de 330
• Un led que actuara como la alarma con resistencia de 330

--------------------------------------------------------------------------------------

Evidencia Fotográfica

Conclusión

En conclusión Los microcontroladores son muy importantes y como dejamos en evidencia con este sistema, logramos resolver un problema de industria, la programación no están difícil es solo de comprenderla y estudiarla más, se deja en evidencia lo importante que es saber todo sobre los microcontroladores, finalmente para los microcontroladores no hay límite de sus aplicaciones, son infinitas. La limitante es hasta donde llegue nuestra imaginación
