INSTRUMENTACION
INDUSTRIAL
Informe
Instrumento de sensor
de temperatura
Introducción
La instrumentación industrial nace como la necesidad
de medir
las variables que intervienen en los procesos industriales, siendo estas
viables de origen físico y convertirlas a señales eléctricas procesables por
sistemas de control.
Es el grupo de
elementos que sirven para medir, convertir, transmitir, controlar o registrar
variables de un proceso con el fin de optimizar los recursos utilizados en
éste. Es el conocimiento de la correcta aplicación de los equipos encaminados
para apoyar al usuario en la medición, regulación, observación, transformación,
ofrecer seguridad, etc., de una variable dada en un proceso productivo.
Descripción de práctica
Se requiere diseñar un sistema básico de medición de temperatura de 0°C a 100°C, empleando un sensor de
temperatura LM35 a un micro controlador y una LCD 16x2. El objetivo de la
actividad es identificar los conocimientos en el manejo de señales analógicas y
CONVERSORES ADC.
Realizar una Tabla de valores el cual contenga
VOLTAJE, TEMP, VOLTAJE, GANANCIA VALOR
ADC. Anotación de los datos (Figura 1)
Establecer una comparación de valores, relación
entre temperatura y ADC (Figura 2.), relación
entre temperatura y voltaje de ganancia (Figura
3.). Obtención de formulas

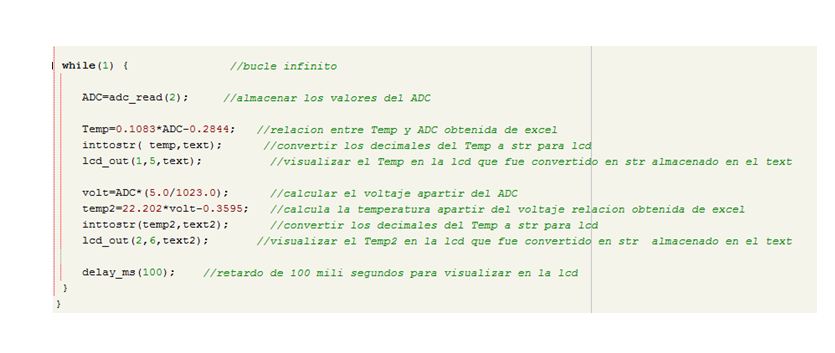

Realizar el código fuente utilizando las
formulas obtenidas, entre las comparaciones de valores y simular Código fuente
instrumento LM35 y (Figura 4.)
Implementar esquemático de la práctica, Montaje
físico y evidencias fotográficas de la practica (figura 5 -14)
Conclusión
En esta práctica concluimos mediante
unas variables físicas se pudo determinar en la electrónica podemos saber
valores de distintos rangos en el sensor de temperatura.
Con el modulo de conversión
análogo digital de un Microcontrolador podemos implementar controles de
temperatura para uso industrial o domestico a bajo costo, con un amplia gama de
utilización; desde hornos de panadería a refrigeradores, utilizando un lm35 y
un PIC16F887
