Comunicaciones
Configuración de una
red LAN PC - PLC
Introducción
Ethernet es un estándar de redes
de área local para computadores con acceso al medio por detección de la onda
portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto
físico de ETHER. Ethernet define las características de cableado y señalización
de nivel físico y los formatos de tramas de datos del nivel de enlace de datos
del modelo OSI.
La mayoría de los usuarios,
cuando hablan de redes, hacen referencia a la Red de Área Local, también
conocida como LAN, pero ignorar que detrás de esta denominación se encuentra un
estándar llamado Ethernet, el cual determina las particularidades físicas y
eléctricas que debe poseer una red tendida con este sistema.
IP V4 El Protocolo de Internet
versión 4 es la cuarta versión del Internet Protocolo (IP), y la primera en ser
implementada a gran escala. Definida en el RFC 791. IPv4 usa direcciones de 32
bits, direcciones únicas, muchas de las cuales están dedicadas a redes locales
(LAN).1 Por el crecimiento enorme que ha tenido Internet (mucho más de lo que
esperaba, cuando se diseñó IPv4), combinado con el hecho de que hay desperdicio
de direcciones en muchos casos (ver abajo), ya hace varios años se vio que
escaseaban las direcciones IPv4.
Hoy en día se puede hacer la siguiente clasificación de las
redes de protocolo Ethernet:
- Ethernet (también llamada Ethernet original): Hasta 10
Mbps.
- Fast
Ethernet: Hasta 100 Mbps.
- Gigabit
Ethernet: Hasta 1000 Mbps.
- 10 Gigabit Ethernet.
Los siguientes factores fueron determinantes a la hora de
implantar Fast Ethernet:
El incremento de las velocidades de los procesadores
El incremento de los usuarios de las redes
Las nuevas aplicaciones intensivas en ancho de banda usadas
en las redes.
SWITCH
El SWITCH es un aparato muy semejante al HUB, pero tiene una
gran diferencia: los datos provenientes de la computadora de origen solamente
son enviados a la computadora de destino. Esto se debe a que los SWITCHS crean
una especie de canal de comunicación exclusiva entre el origen y el destino.
RJ-45
RJ-45 es una interfaz física
comúnmente utilizada para conectar redes de computadoras con cableado
estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones
eléctricas, que normalmente se usan como extremos de cables de par trenzado
(UTP).
Descripción de
práctica
Se
propone en primera inicialmente construir una red LAN que permita a dos
computadores tener acceso a un PLC TWIDO a través del protocolo Ethernet, para
posteriormente descargar un programa a este controlador, desde cualquiera de los
pc de la red creada como muestra la Figura 8.
Actividades:
- Construir los cables directos Ethernet para la red LAN de comunicaciones.
- Configurar las tarjetas de red LAN para establecer la comunicación entre los equipos.
- Conectar físicamente la red LAN.
- Verificar conectividad entre los equipos en la red LAN.
- Realizar pruebas de comunicación de la red LAN.
CREACION DEL CABLES
PARA COMUNICACIÓN Ethernet DIRECTO, CRUZADO
MATERIALES
- Cable
UTP
- Jack
RJ45
- Ponchadora
- Pelacables
-----------------------------------------------------------------------------
Para establecer una comunicación
a través del protocolo Ethernet lo primero que se tiene que hacer es configurar
la dirección IP bajo los mismos parámetros para todos los dispositivos
asociados.
Centro de redes y
recursos compartidos
Redes= conexiones de
red
Internet versión 4
(TCP/IPv4)
IP 192.168.1.11

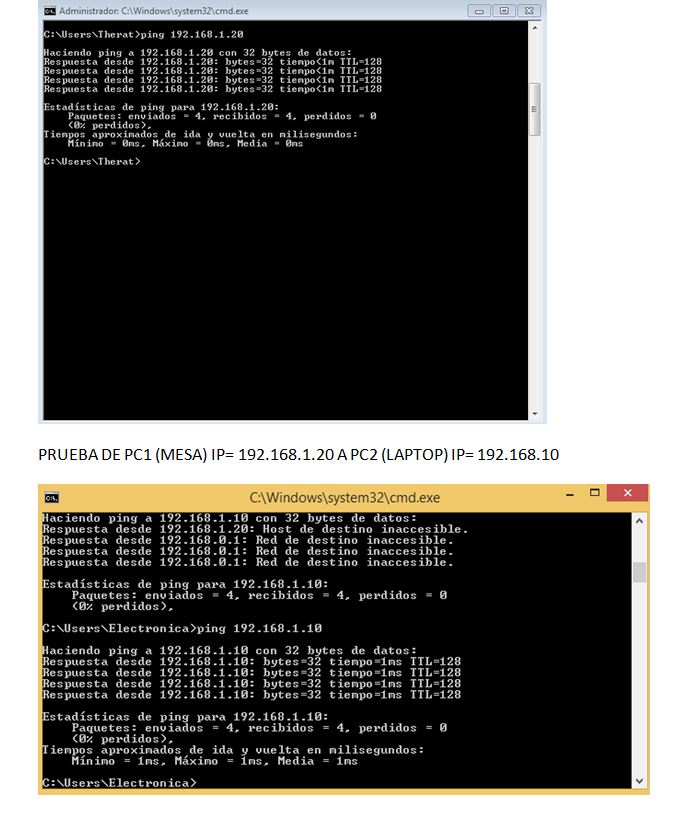

PRUEBA DE PC1 (MESA),
PC2 (LAPTOP) CON CABLE DIRECTO Y SUICHE
PRUEBA DE PC1 (MESA),
PC2 (LAPTOP) CON CABLE DIRECTO, SUICHE Y PLC TWIDO
CONCLUSIONES
-Al terminar este trabajo se dio
a conocer conceptos nuevos sobre la computación, como lo son: configuración de
IP, manejo de suiche, ponchadora, Jack Rj45 y analizador de red digital.

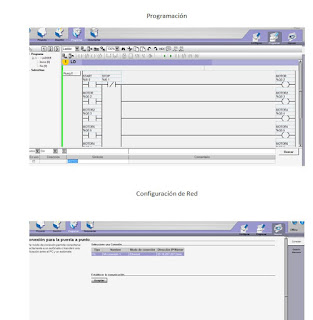

-Gracias a esta práctica se dio a
conocer una nueva manera de programar el PLC twido de forma rápida, sencilla y
económica de alta fiabilidad
