Rectificación Controlada

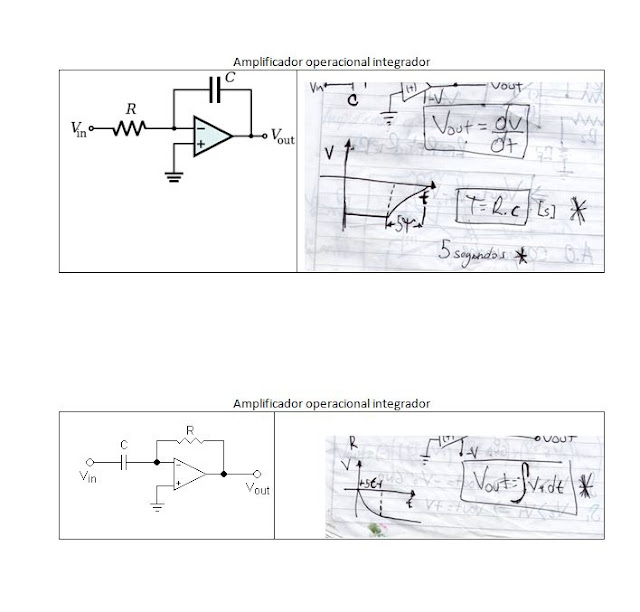

- Amplificadores Operacionales.

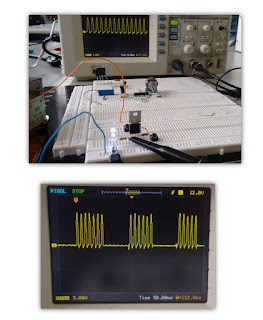

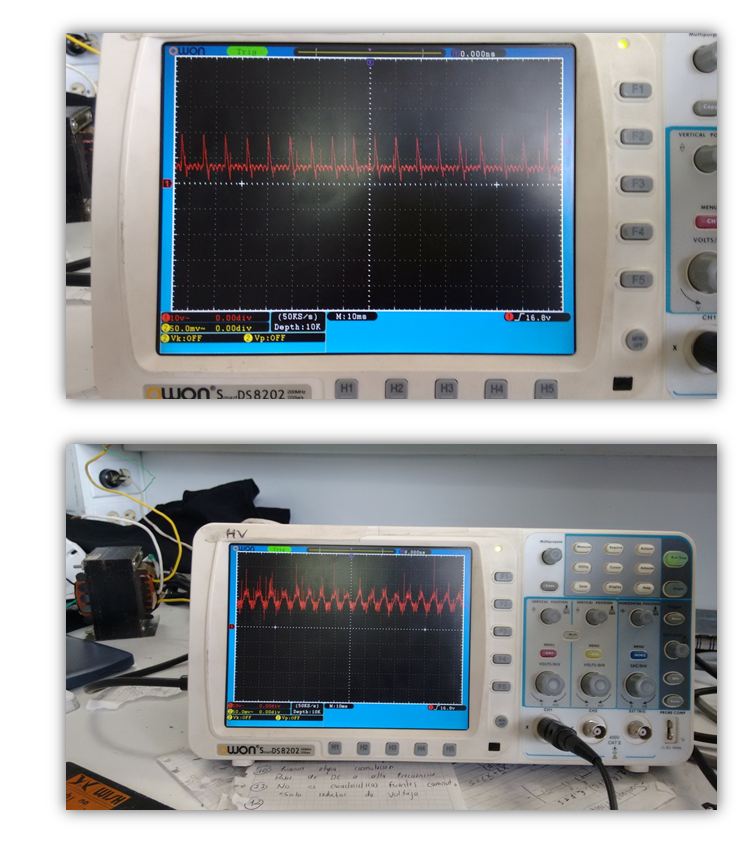

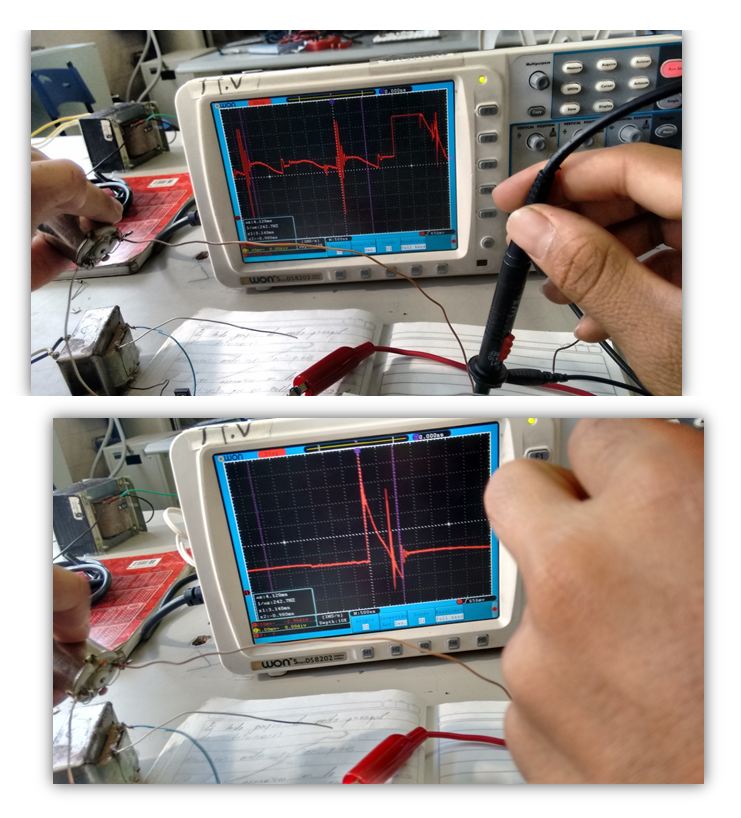

- PWM sincronizado con la red.

- Funcionamiento del SCR en DC y en AC.

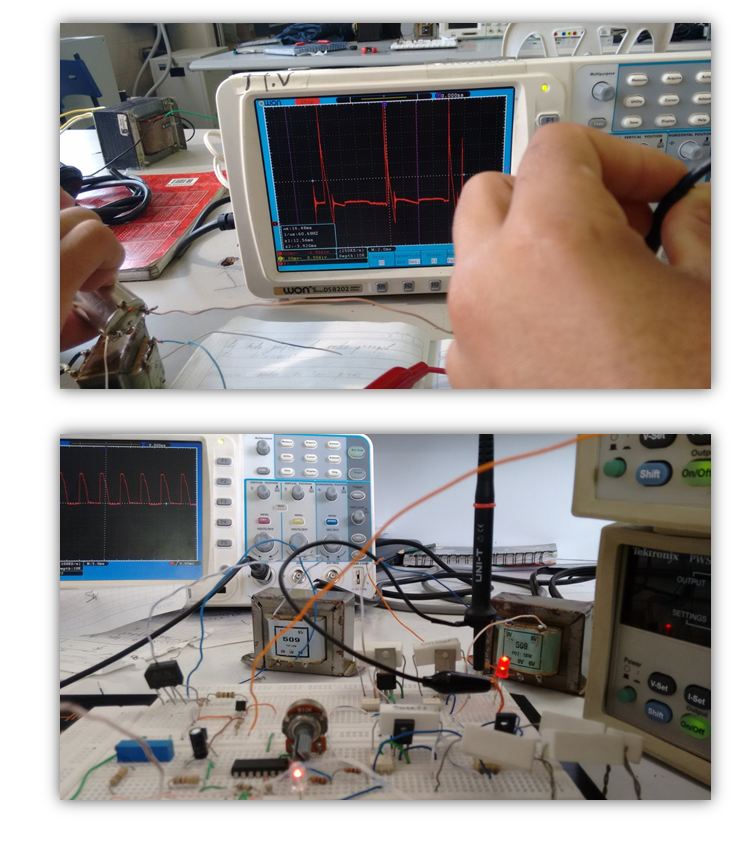

- Rectificación de media onda controlada.

- Rectificación de onda completa controlada con transformador con TAP central.

- Rectificación de onda completa tipo puente SEMICONTROLADA.

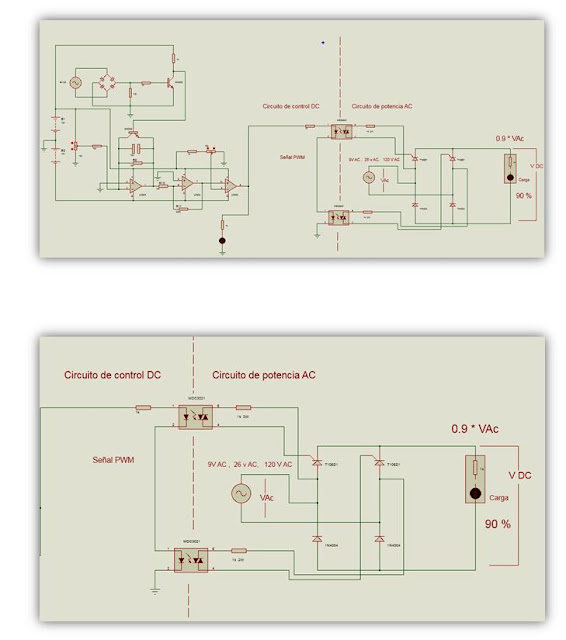

- Rectificación de onda completa tipo puente totalmente controlada.

-----------------------------------------------------------------------------

TIRISTORES

Es un componente electrónico constituido por elementos semiconductores que utiliza realimentación interna para producir una conmutación

TIRISTOR = CONTROLAR (SEÑAL)

El rectificador controlado de silicio SCR

Para que un SCR conduzca o se active=

· La corriente de compuerta de diferente de cero
· Que voltaje ánodo sea mayor al de cátodo

Un tipo de SCR que usaremos mucho para nuestra práctica será el SCR-106D

Para el “chequeo” de un SCR, necesitamos poner el multímetro en la escala de diodo, se medirá respectivamente ánodo punta positiva, catado punta negativa y se hará un “puente” o enlaza la compuerta y ánodo, así el multímetro mostrara los .7 , el puente se debe quitar el SCR debe mantenerse que el respectivo trabajo que hace, sostener el voltaje, de ninguna otra forma el SCR deberá marcar o en modo continuidad ( medir su resistencia) esta escala normalmente tiene un BUZZER el cual suena, el SCR no deberá sonar esto significara que esta malo

Medir y hacer un puente entre compuerta y ánodo

Funcionamiento en DC: Memorizar una acción

Para “desenganchar” un SCR, abrir el circuito quitando la circulación de corriente o igualar el voltaje entre ánodo y cátodo

Funcionamiento en DC rectificada: (pulsante)

Funciona como un RELAY solo rectificando

Funcionamiento en AC:

-----------------------------------------------------------------------------

OPTOACOPLADOR

Un OPTOACOPLADOR, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente OPTOELECTRÓNICO, normalmente en forma de fototransistor o FOTOTRIAC. De este modo se combinan en un solo dispositivo semiconductor, un FOTOEMISOR y un FOTORRECEPTOR cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

Circuitos chequeador de OPTOCOPLADORES

Comprobar OPTOCOPLADORE

OPTOTRANSISTOR

Cuando se presionamos el pulsador prende el LED interno del OPTOCOPLADOR excitando la el transistor, haciendo que ese conduzca hace que el LED para nosotros visualizar se encienda de esta manera sabemos que el OPTOTRANSISTOR está bueno ya que deja conducir la corriente por el transistor en tal caso que no encienda esta malo
