Poder controlar las corrientes de
arranque que producen los motores eléctricos de altas potencias, es una
necesidad que se plantea obligatoriamente en la mayoría de las empresas. La
aparición de los arrancadores suaves electrónicos, para aliviar las altas corrientes
de arranque, han aportado a los procesos industriales grandes ventajas,
aumentando sus propias posibilidades y prestaciones y reduciendo su
mantenimiento y consumo de energía.
La expresión electrónica de potencia
se utiliza para diferenciar el tipo de aplicación que se le da a dispositivos
electrónicos, en este caso para transformar y controlar voltajes y corrientes
de niveles significativos. Se diferencia así este tipo de aplicación de otras
de la electrónica denominadas de baja potencia o también de corrientes débiles
-----------------------------------------------------------------------------
Rectificación No
Controlada
Rectificación monofásica de media
onda.
Rectificación monofásica de onda
completa con transformador con TAP central.
Rectificación monofásica de onda
completa tipo puente.
Rectificación trifásica de media
onda.
Rectificación trifásica de onda
completa.
-----------------------------------------------------------------------------
-
Rectificación monofásica de media
onda.
Este es el circuito más simple que puede
convertir corriente alterna en corriente continua
Polarización del diodo en sentido directo
el SEMICICLO positivo el diodo queda polarizado en
directo, permitiendo el paso de la corriente a través de él Si el diodo es
considerado como ideal, este se comporta como un cortocircuito , entonces toda
la tensión del secundario aparecerá en la resistencia de carga.
-Polarización del diodo en sentido inverso
En este caso, el diodo no conduce, quedando el circuito
abierto. No existe corriente por el circuito, y en la resistencia de carga RL
no hay caída de tensión, esto supone que toda la tensión de entrada estará en
los extremos del diodo
Voltaje de salida 45 %
VDC= 0,45 * VAC
Frecuencia = 60 HZ
9 v
6 V
Señal de entrada
Polarización del
diodo en sentido inverso
-----------------------------------------------------------------------------
-
Rectificación monofásica de onda
completa con transformador con TAP central.
Este tipo de rectificador necesita un transformador con
derivación central. La derivación central es una conexión adicional en el
bobinado secundario del transformador, que divide la tensión (voltaje) en este
bobinado en dos voltajes iguales. Esta conexión adicional se pone a tierra.
Durante el SEMICICLO positivo de la tensión en corriente alterna el diodo D1
conduce
Este propósito
generalmente se consigue empleando un transformador con toma central y haciendo
de ésta la tierra o punto de referencia.

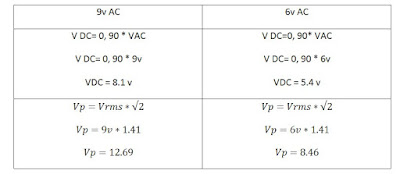

Voltaje de salida 90 %
VDC= 0,90 * VAC
Se duplica la frecuencia, Frecuencia = 120 HZ
9v
Voltaje pico
Voltaje DC
6v
Voltaje pico
Voltaje DC
-----------------------------------------------------------------------------
-
Rectificación
monofásica de onda completa tipo puente.
Es el que se utiliza si lo que se desea es utilizar todo el voltaje del
secundario del transformador (en el caso de un transformador con derivación
central). Cuando se utiliza la derivacion puesta a tierra, en el circuito con
transformador de derivación central, la tensión de salida depende de la mitad
de la tensión del secundario
Voltaje de salida 90 %
VDC= 0,90 * VAC
Se duplica la frecuencia, Frecuencia = 120 HZ
9v
Diodos inversos
6v
Entrada
-----------------------------------------------------------------------------
-
Rectificación
trifásica de media onda no controlada
Desfase de 120 grados
Voltaje de cada carga
-----------------------------------------------------------------------------
- Rectificación
trifásica de media onda no controlada
Señal de onda
