Regulación AC

Electrónica de Potencia - Regulación AC

Prácticas de:

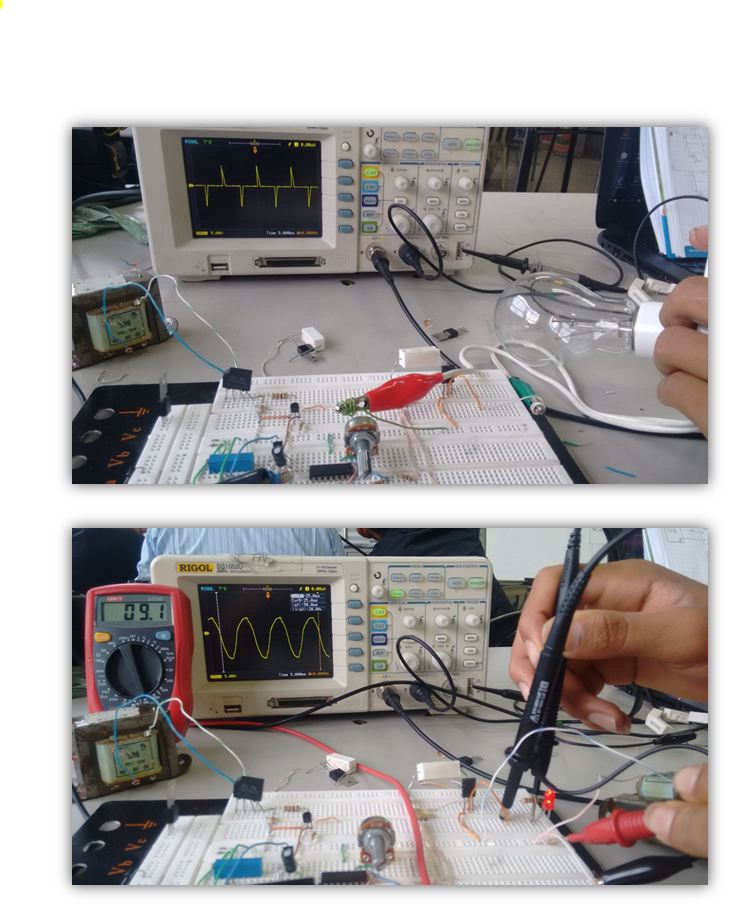

- Funcionamiento del TRIAC.

- Circuito secuencial de luces rítmico.

Regulación AC

Un TRIAC o TRIODO para Corriente Alterna es un dispositivo semiconductor, de la familia de los tiristores. La diferencia con un tiristor convencional es que éste es unidireccional y el TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor capaz de conmutar la corriente alterna.

Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR en direcciones opuestas. Posee tres electrodos: A1, A2 (en este caso pierden la denominación de ánodo y cátodo) y puerta (GATE). El disparo del TRIAC se realiza aplicando una corriente al electrodo de GATE/PUERTA.

-----------------------------------------------------------------------------

Circuito de SCR para hacer un TRIAC

Este circuito sirve mucho para regulación lumínica, resistencia (calor), regulación de temperatura

-----------------------------------------------------------------------------

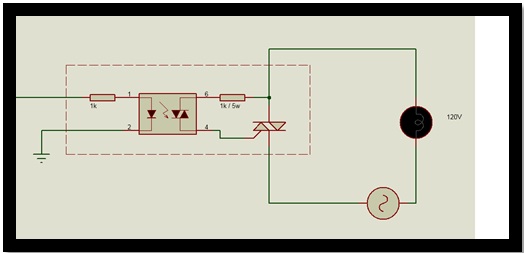

Circuito TRAIC

-----------------------------------------------------------------------------

Relé de estado sólido

Un relé de estado sólido (SSR en inglés) es un dispositivo interruptor electrónico que conmuta el paso de la electricidad cuando una pequeña corriente es aplicada en sus terminales de control. Los SSR consisten en un sensor que responde a una entrada apropiada (señal de control), un interruptor electrónico de estado sólido que conmuta el circuito de carga

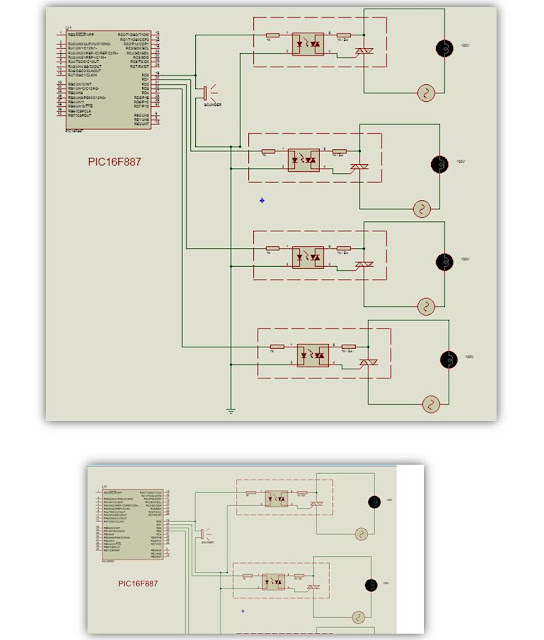

Circuito secuencial de luces rítmico.

Programado con un PIC16F887 la secuencia rítmica que incluye sonido propio hecho con  el MICRONTROLADOR a partir de la programación
